皮卡Pick-Up Truck 3D全高清环视监控系统(3D全景+ADAS)

360°3D全景高清

———— 全方位ADAS产品供应商 ————

传递安全之声,从心感动您!


欢迎代理批发:139241933113

环视影像系统(Around View Monitor):

     应用 侧边停车、倒车入库、狭窄路段、陡坡行车、低矮障碍、转弯盲区 特点 双核高速CPU、行车全景记录、智能四轮轨迹、停车震动监控、四角可视雷达、独特无缝拼接、倒车自动切换、倒车自动切换、特制广角镜头、环视全景视图、单图自由切换放大、专车专用镜头、睡眠待机保护、智能平面矫正、图文安装指导 汽车360°全景影像环视系统 360度环视全景影像,四面八方一目了然。

传递安全之声,从心感动您!

传递安全之声,从心感动您!

产品原理:

     360度全景泊车系统(SVM),通过安装在车辆前、后、左右后视镜中的四个超广角摄像头,可以感知车辆周围环境,通过虚拟场景投影重建技术,可以实现包括顶视图,前后角视图,前进/倒车视图,左右侧视图,任意虚拟视点视图等多种虚拟视角的图像,为驾驶员提供全方位的车辆周边图像信息,消除传统驾驶员视觉死区,使驾驶更安全和随意。

技术优势:

     在全景泊车应用上,相对于镜头畸变校正、图像融合与拼接等基础技术,知远电子本着硬件物尽其用、软件精益求精的原则,对全景泊车的底层技术进行了深入的研究。

传递安全之声,从心感动您!

功能说明

知远3D高清全景系统优势
传递安全之声,从心感动您!

WDR宽动态摄像头

VR虚拟现实技术

   立体视角10-20米


传递安全之声,从心感动您!

传递安全之声,从心感动您!

传递安全之声,从心感动您!

传递安全之声,从心感动您!

传递安全之声,从心感动您!

真实3D模型

远景不模糊,近景更清晰

高清摄像头

分辨率1920x1080

360度环视影像

任意角度查看,车身360度旋转

VR虚拟现实技术

真实3D模拟重建虚拟摄像机

传递安全之声,从心感动您!

传递安全之声,从心感动您!

传递安全之声,从心感动您!

传递安全之声,从心感动您!

适用99%车辆

物美价廉 使用广泛

智能优化

3D滤波降噪技术

蓝光级镜头

300百万高清像素

H.265编码

低码率编码

传递安全之声,从心感动您!

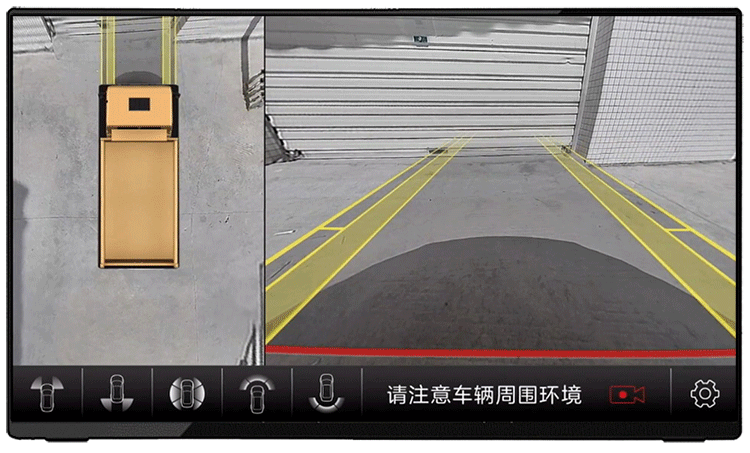

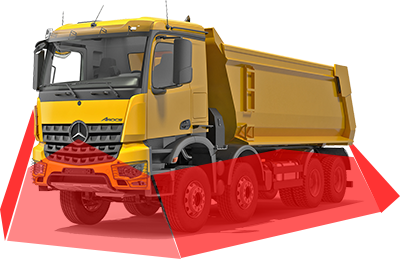

01.前单视画面+2D全景:

     在车辆前头位置,特别是大型货车、越野车等,车前头盲区更为明显,想避开这个盲区,就要提前做好准备,把车间距估算的大一些。比如停车入位时,车前头离着前面的车要远一些再开走,否则就容易刮擦。大型车辆行车时还要看好是否有行人路过。

传递安全之声,从心感动您!

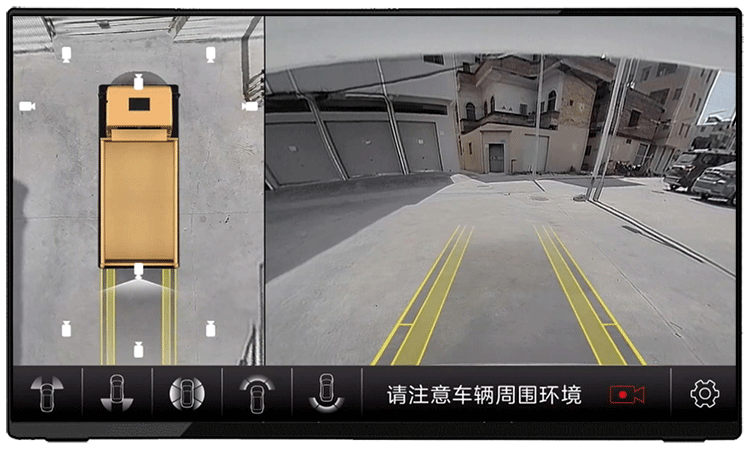

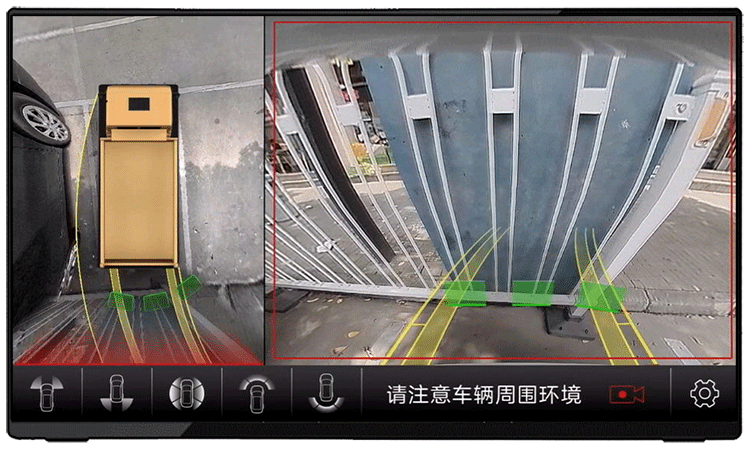

02.后单视画面+2D全景:

     车尾部的盲区是比较明显的,所有的车辆都是在车尾部。有环视影像系统,倒车时可以实时查看汽车后方情况。


传递安全之声,从心感动您!

03.前广角模式:

     汽车在启步或特殊路面的时候能够看清楚前方的情况,减少盲区的范围、增大视野。帮助更好的通过复杂路面。

传递安全之声,从心感动您!

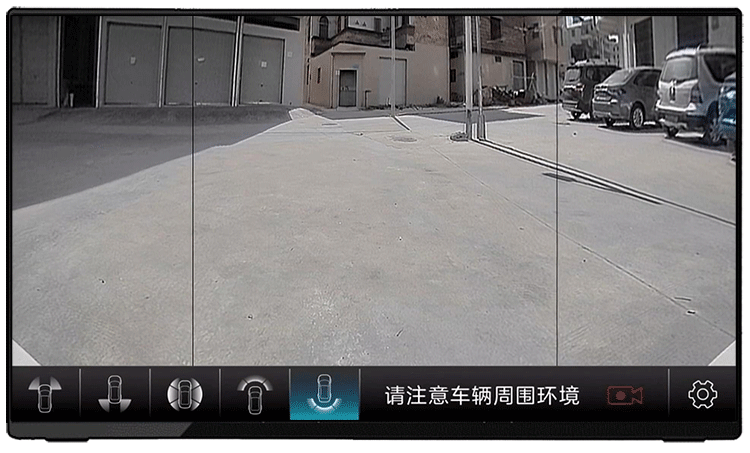

04.后广角模式:

     车主在倒车的时候能够看清楚后方的情况,减少盲区的范围、增大视野。帮助更好的倒车。

传递安全之声,从心感动您!

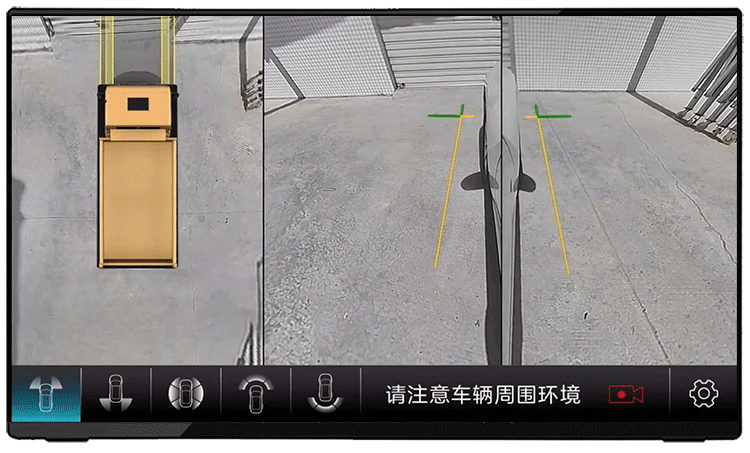

05.进窄道模式+2D全景:

     在遇到一些狭窄的道路、窄门、隔离墩等路段,尤其是停车场、小区、花园、加油站入口处的那些水泥墩等视觉盲区情况下,切换这人模式可以避免这类刮蹭事故的发生的。

传递安全之声,从心感动您!

06.出窄道模式+2D全景:

     车尾部的盲区是比较明显的,所有的车辆都是在车尾部。有环视影像系统,倒车时可以实时查看汽车后方情况。


传递安全之声,从心感动您!

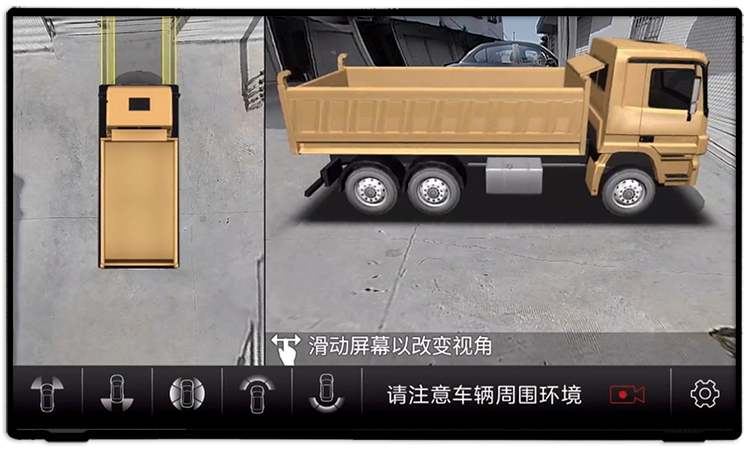

07.3D全景+ 2D全景:

     在车辆前头位置,特别是大型货车、越野车等,车前头盲区更为明显,想避开这个盲区,就要提前做好准备,把车间距估算的大一些。比如停车入位时,车前头离着前面的车要远一些再开走,否则就容易刮擦。大型车辆行车时还要看好是否有行人路过。

传递安全之声,从心感动您!

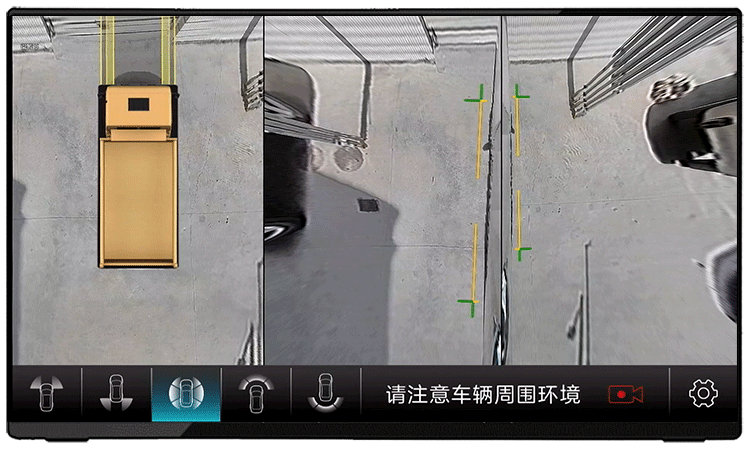

08.路牙模式+ 2D全景:

     在需要停靠路崖时,挂R档,然后按双闪,自动切换为停靠路崖模式。在该模式下,可以看到两侧整个车身,前后车轮,踏板等等。同时左右还有两条安全线,安全线与车身距离20CM,保持足够的安全距离。

传递安全之声,从心感动您!

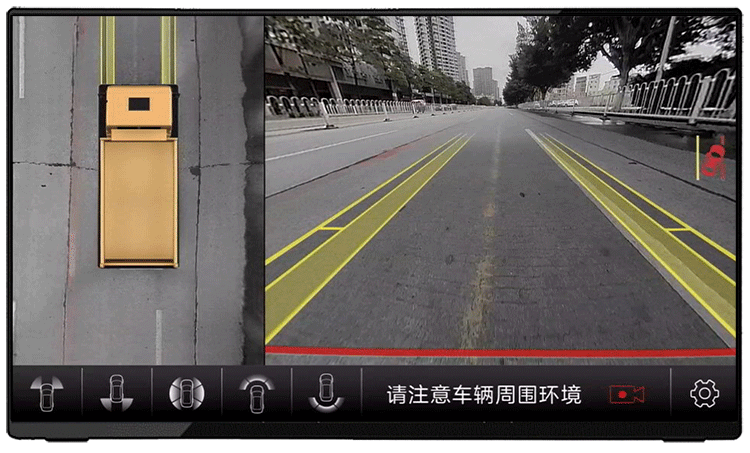

09.LDW车道偏离警告:

     提供了安全行驶的车道偏离警告。系统以声音警报和视觉警告提醒司机已偏离车道行驶,从而有助于驾驶人员在无意中偏移后重新回到正确认的车道。(系统在车速达到45公里/小时被激活或其它自己定义方式)。

传递安全之声,从心感动您!注意:此功能需要速度、转向信号(通过北斗GPS或汽车CAN速度、转向信号)

传递安全之声,从心感动您!

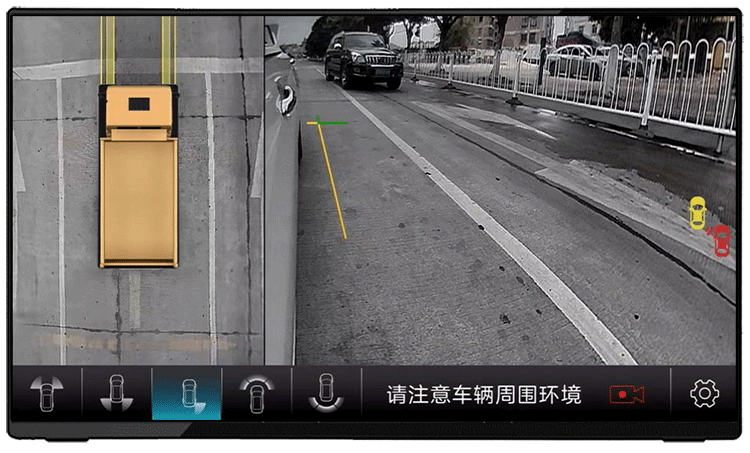

10.BSD盲点监测系统:

     盲点监测系统又叫并线辅助系统,简称BSM或者BLIS,是汽车上的一款安全类的高科技配置,主要功能是扫除后视镜盲区,通过微波雷达探测车辆两侧的后视镜盲区中的超车车辆,对驾驶者以提醒,从而避免在变道过程中由于后视镜盲区而发生事故。

传递安全之声,从心感动您!注意:此功能需要速度(通过北斗GPS或汽车CAN速度)

传递安全之声,从心感动您!

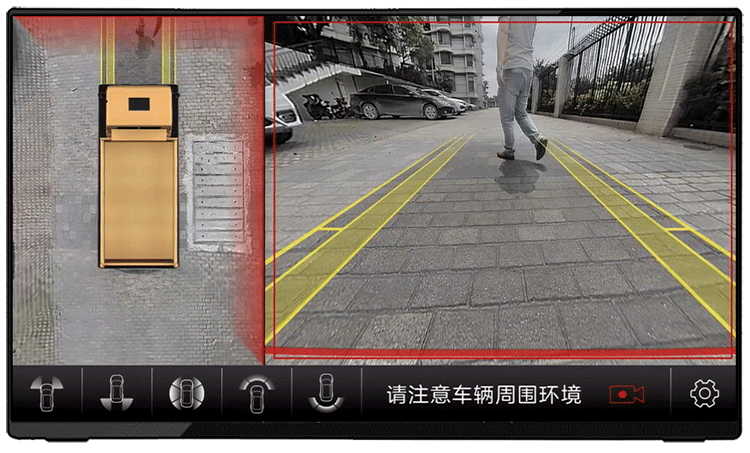

11.MOD移动物体预警:

     汽车在启步或特殊路面的时候能够看清楚前方的情况,减少盲区的范围、增大视野。帮助更好的通过复杂路面。

传递安全之声,从心感动您!注意:此功能需要速度(通过北斗GPS或汽车CAN速度)

传递安全之声,从心感动您!

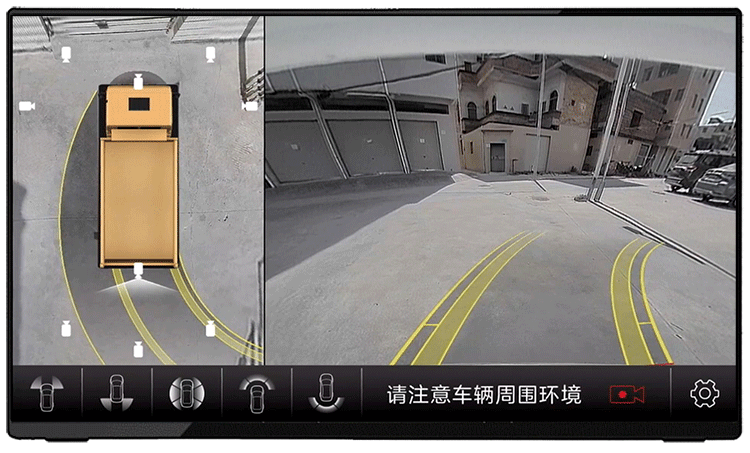

12.倒车轨迹:

     倒车轨迹是车载智能系统根据倒车摄像头所观测到的车后实时视频画面通过电脑所画出的一条具有引导效果的虚拟线条道路。这条虚拟道路由曲线组成,显示于车载显示器上,覆盖于真实车后路面之上,帮你规划倒车路线,会根据方向盘的转动而左右移动。

传递安全之声,从心感动您!注意:此功能需要速度、转向信号(通过北斗GPS或汽车CAN速度、转向信号)

传递安全之声,从心感动您!

13.倒车雷达PDC:

     汽车泊车或者倒车时的安全辅助装置,由超声波传感器(俗称探头)、控制器和显示器(或蜂鸣器)等部分组成。在倒车时,帮助司机“看见”后视镜里看不见的东西,以声音或者更为直观的显示告知驾驶员周围障碍物的情况,解除了驾驶员泊车、倒车和起动车辆时前后左右探视所引起的困扰,并帮助驾驶员扫除了视野死角和视线模糊的缺陷,提高驾驶的安全性。倒车雷达也存在一定的盲区,包括过于低矮的障碍物(低于探头中心10~15cm以下的障碍物)、过细的障碍物(例如隔离桩、斜拉钢缆)还有沟坎。

传递安全之声,从心感动您!注意:此功能需要原车有倒车雷达(或通过增加倒车雷模块)


传递安全之声,从心感动您!

14.行车记录DVR:

     能够记录汽车行驶全过程的视频图像和声音,可为交通事故提供证据。喜欢自驾游的人,还可以用它来记录征服艰难险阻的过程。开车时边走边录像,同时把时间、速度、所在位置都记录在录像里,相当“黑匣子”。

传递安全之声,从心感动您!

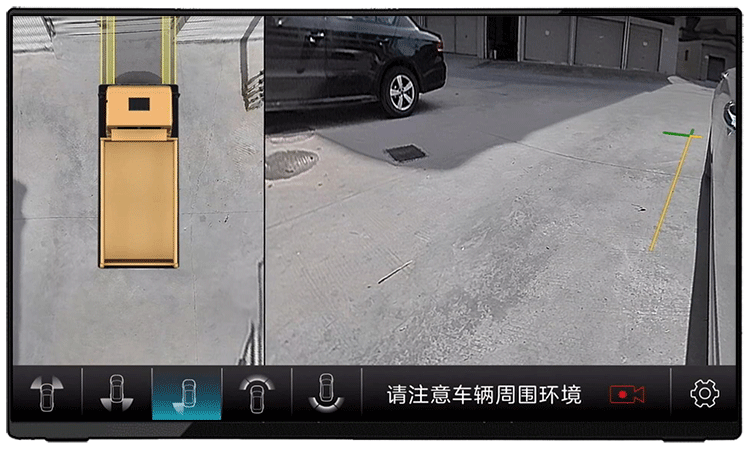

15.左后视模式+ 2D全景:

      在车辆前头位置,特别是大型货车、越野车等,车前头盲区更为明显,想避开这个盲区,就要提前做好准备,把车间距估算的大一些。比如停车入位时,车前头离着前面的车要远一些再开走,否则就容易刮擦。大型车辆行车时还要看好是否有行人路过。

传递安全之声,从心感动您!

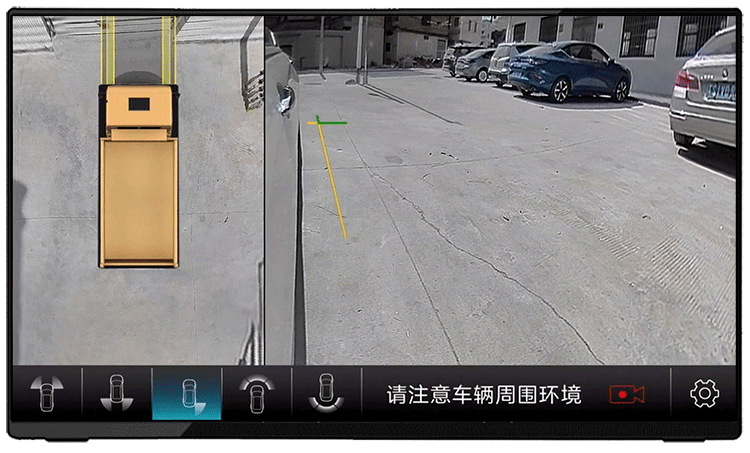

16.右后模式+ 2D全景:

      在需要停靠路崖时,挂R档,然后按双闪,自动切换为停靠路崖模式。在该模式下,可以看到两侧整个车身,前后车轮,踏板等等。同时左右还有两条安全线,安全线与车身距离20CM,保持足够的安全距离。



主机接口图

360全景安装教程

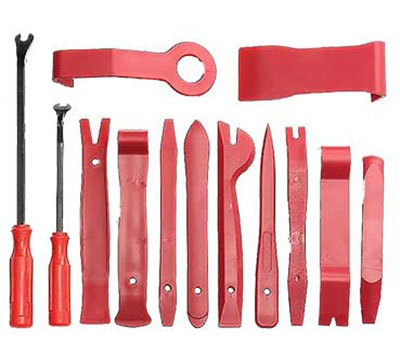

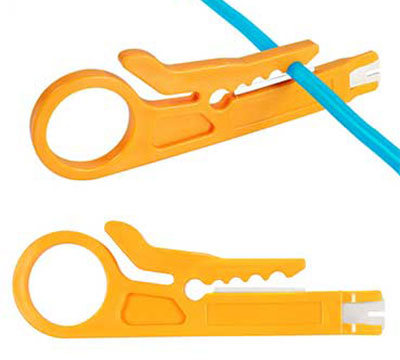

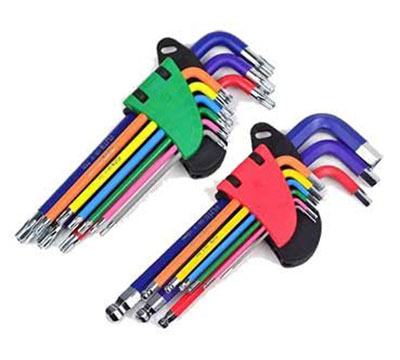

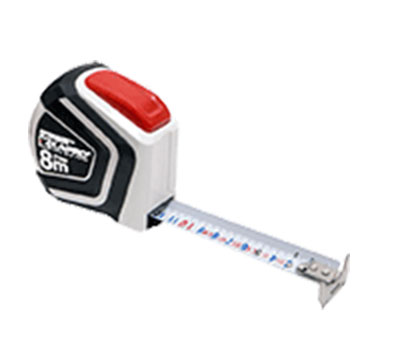

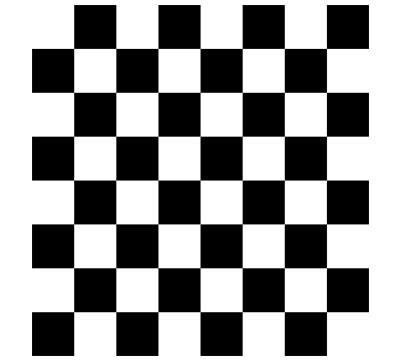

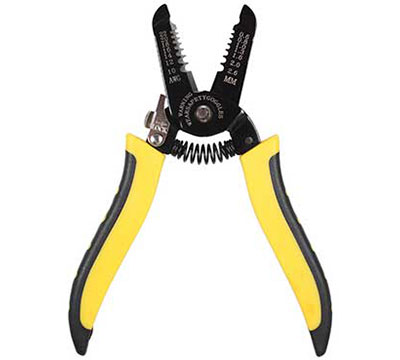

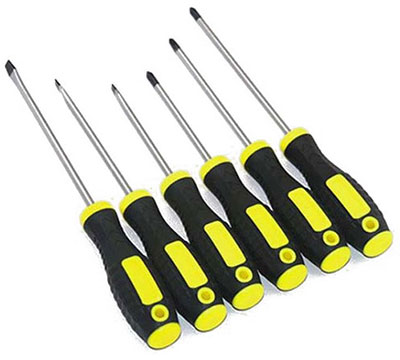

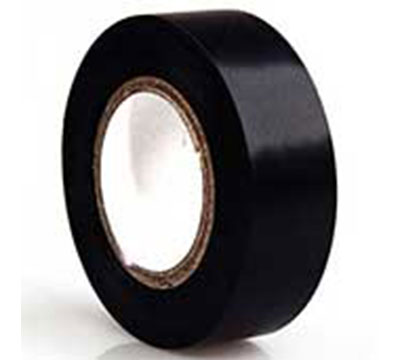

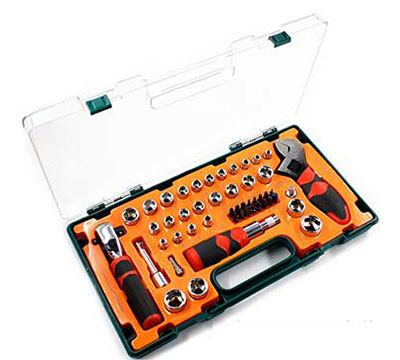

工具/原料







安装步骤

前摄像头安装方法:


  1. 选择汽车前中网栅格板合适位置,将摄像头嵌入。

  2. 将摄像头连接线与延长线对接,等待下一步测试和调试。

  3. 安装的位置需要保证摄像头视线与地面不能被过多遮挡,否则会造成全景拼接困难。

  4. 将摄像头螺丝柱穿过车标空隙后用挡片和螺母固定。

传递安全之声,从心感动您!
传递安全之声,从心感动您!

后摄像头分布位置:


  1. 拆下尾门内盖板,外装饰条。

  2. 在外装饰条底部平面位置(详见具 体车型安装图纸),钻一个直径6mm 的圆孔。

  3. 将后摄像头背部的螺柱穿过圆孔, 用螺母固定。

  4. 将后摄像头与延长线对接,延长线 上的红色细线接入汽车倒车灯正极 12V。

  5. 接通视频后,恢复原状。

左右摄像头安装方法:


  1. 如上图所示,将“钻孔定位贴纸” 粘贴于后视镜底部。

  2. 使用配套钻头在后视镜底部合适位 置钻孔,然后撕掉安装贴纸,清理空位。

  3. 左右摄像头根据后视镜大小选择嵌 入式安装或者外挂式安装。

  4. 根据后视镜底部平面弧度大小选择 是否使用橡胶垫片。

  5. 安装球行摄像头,连接线路,将固 定环旋紧,将锁紧螺丝转到摄像头可 以活动但比较紧的状态。

  6. 将摄像头连接线与延长线对接,等 待下一步测试和调试。

  7. 根据“安装参考线”调节摄像头到 合适的位置,紧固摄像头不再活动。

传递安全之声,从心感动您!
通用左右侧视摄像头安装方法
传递安全之声,从心感动您!

注意:

  1. 外挂式安装圆孔直径“6mm”,嵌入式安装圆孔直径“18 26mm”非指定车型请选择合适位置打孔,嵌入式摄像头不能影响镜头的转动。

  2. 根据摄像头的大小选择钻头大小;选择钻孔位置时,注意摄像头不能影响镜片的活动范围,尽量靠近后视镜外侧,避免底壳遮挡镜头。

摄像头角度调节
传递安全之声,从心感动您!
为适应不同车型后视镜底部平面,侧摄像头一般都可以调节角度和方向。根据图像旋转侧摄像头,使图像上的车身与示意线条接近。在能看到车身的情况下,尽量照到更远的地方,前、后大致对称。下一步,根据菜单指引,调整摄像头的图像方向(正像或镜像),使图像看到的内容与指示方向一致,(轮胎)一般前、左、右都为正像,后摄像头因实际配置选择。

css3鼠标悬停图片内部放大并遮罩显示标题文字特效
传递安全之声,从心感动您!

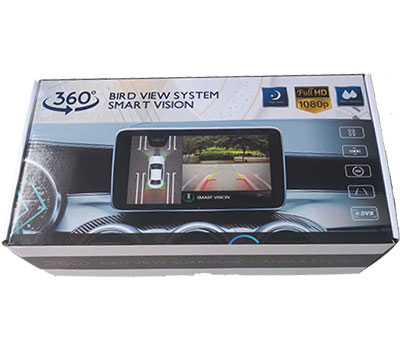

主机

1台
传递安全之声,从心感动您!

摄像头

前后左右各1个
传递安全之声,从心感动您!

主机线

32P主机线
传递安全之声,从心感动您!

前摄像头延长线

5m
传递安全之声,从心感动您!

后摄像头延长线

15m
传递安全之声,从心感动您!

左摄像头延长线

8m
传递安全之声,从心感动您!

右摄像头延长线

8m
传递安全之声,从心感动您!

遥控接收头线

2m
传递安全之声,从心感动您!

遥控器

1个
传递安全之声,从心感动您!

Williamson

Web designer
传递安全之声,从心感动您!

Miranda Roy

Web developer
传递安全之声,从心感动您!

Steve Thomas

Web developer
  • 产品型号: ZY-3D-HD6XA
  • 工作电压: DC 9-24V
  • 工作电流: 100mA
  • 工作温度: -20℃ ~ 70℃ (-4℉ ~ 158℉)
  • 贮存温度: -40℃ ~ 85℃ (-40℉ ~ 185℉)
  • 相对湿度: 90%
  • 外壳颜色: Silver grey
  • 处理器: Quad-core ARM Cortex-A53 64-bit
  • 视频输出: CVBS(N/P)
  • 其他接口: 1 USB; 2 RS-232
  • 主机大小: 107 x 60 x 50mm
  • 主机重量:
  • 摄像机数量: 4-way 1920x1080
