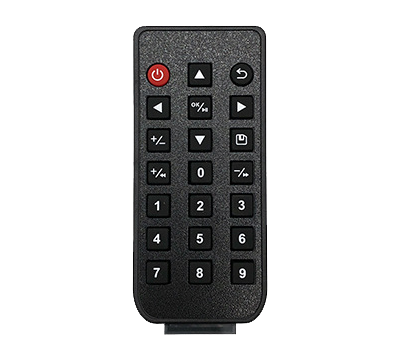

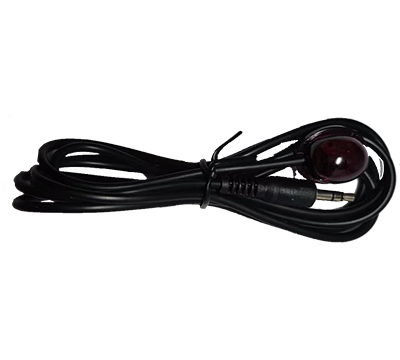

3D高清环视监控系统(3D全屏版)

3D高清环视监控系统(3D全屏版)

2019-01-04 14:26:49

360°全景行车高清系列,通过安装在车身前后左右的4个超广角摄像头,同时采集车辆四周的影像,经过图像处理单元矫正和拼接后,形成一幅车辆四周的2D及3D全景图,实时传送到中控台的显示设备上(如DVD导航)。驾驶员坐在车中即可直观地看到车辆所处的位置以及车辆周围的障碍物,从容操控车辆泊车入位或通过复杂路面。

949.00
  • 型号 : ZY-3D-HD6XA
  • 工作电压 : DC 9-24V
  • 工作电流 :
  • 操作系统 : linux
  • 工作温度 :
  • 储存温度 :
  • 相对湿度 :
  • 视频输出 : AV、VGA、HDMI
  • 用户界面 :
传递安全之声,从心感动您!
传递安全之声,从心感动您!
传递安全之声,从心感动您!
传递安全之声,从心感动您!

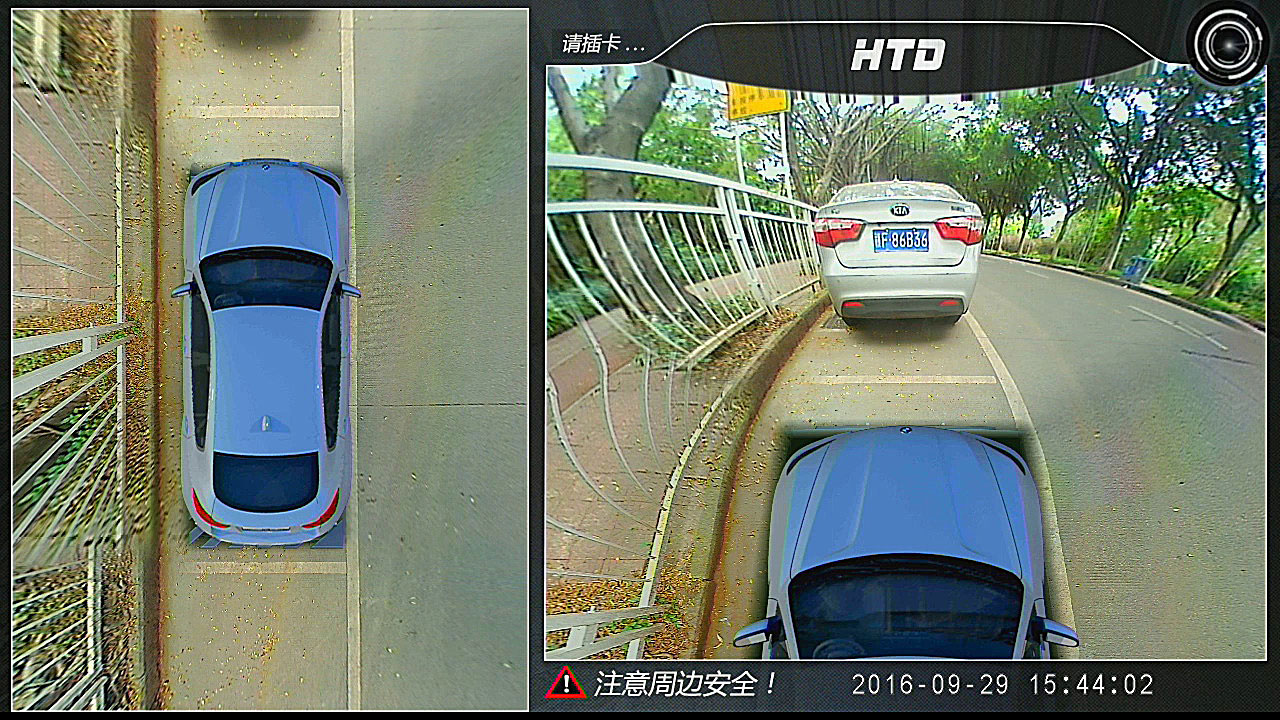

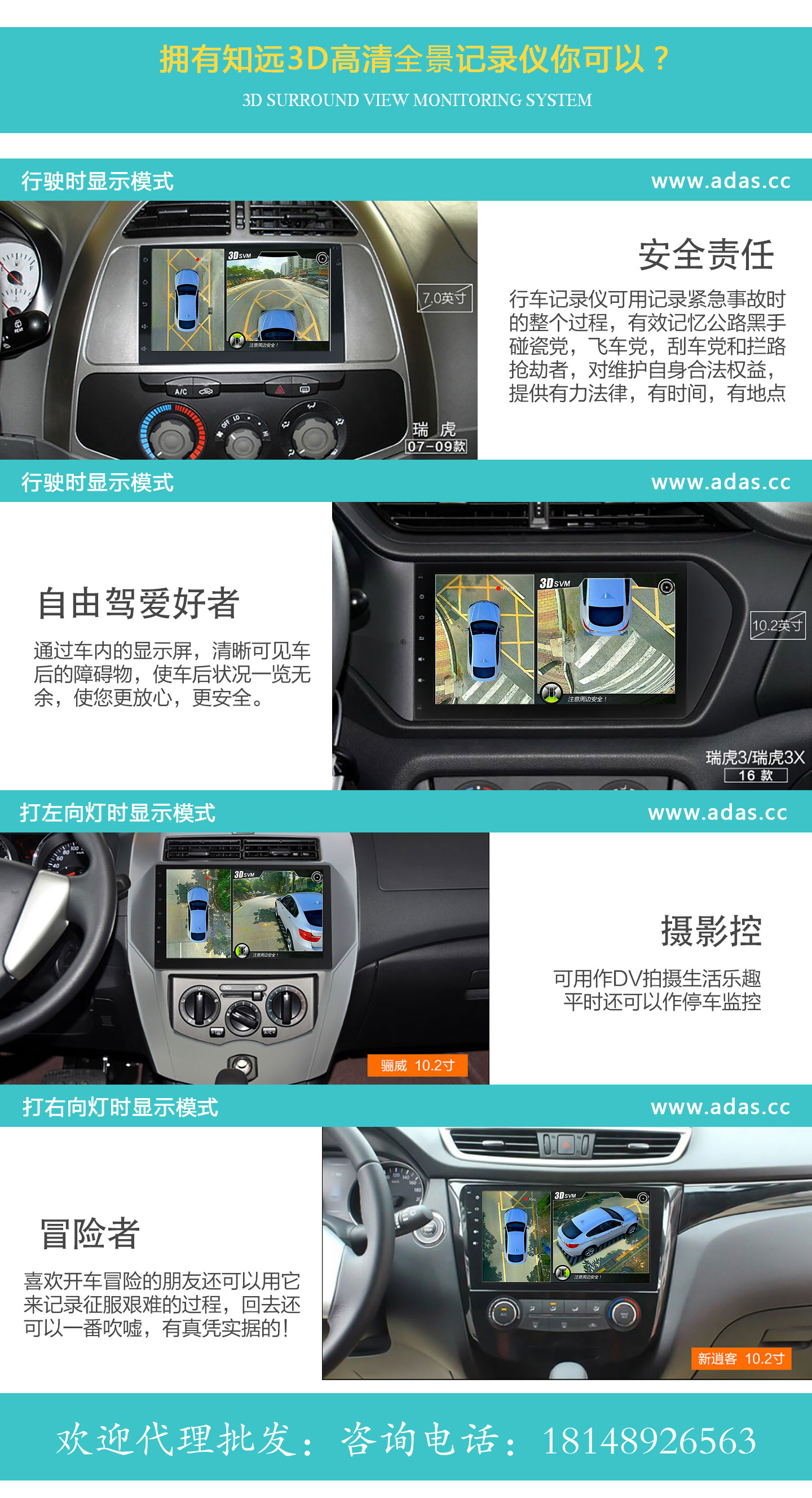

2D+3D显示模式
传递安全之声,从心感动您!传递安全之声,从心感动您!

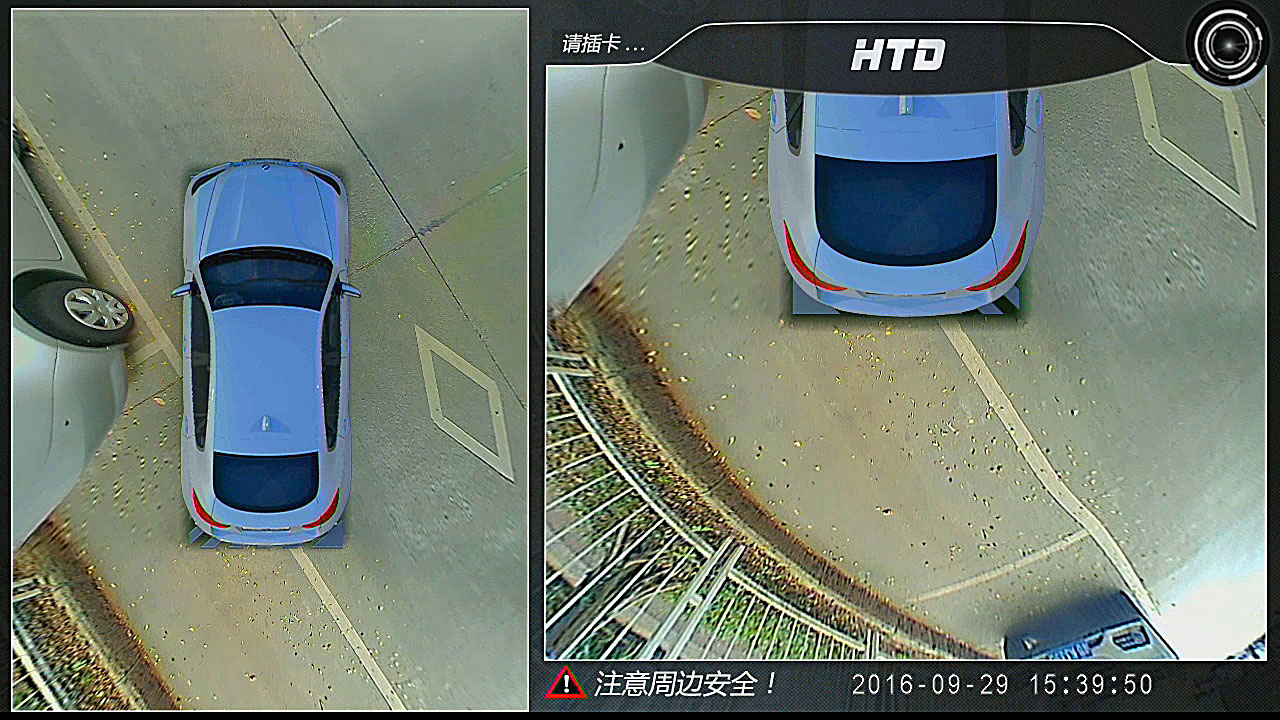

前行视角倒车视角
传递安全之声,从心感动您!传递安全之声,从心感动您!

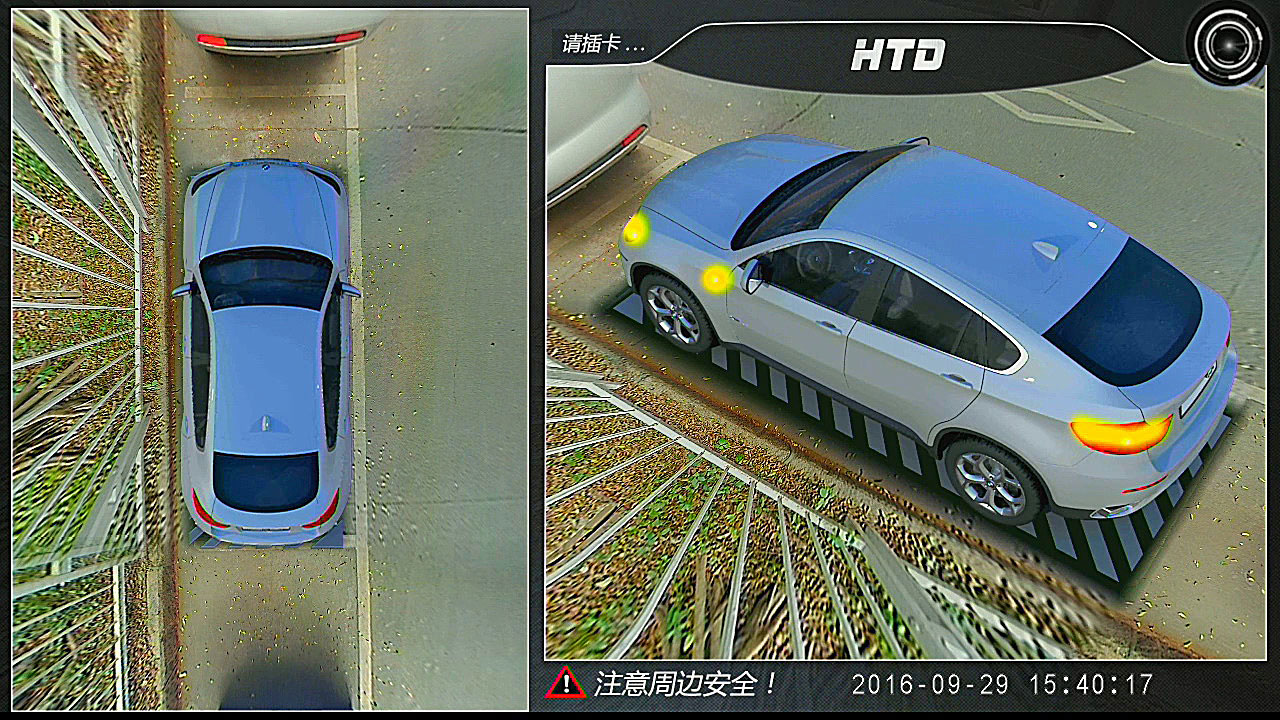

左转向视角右转向视角

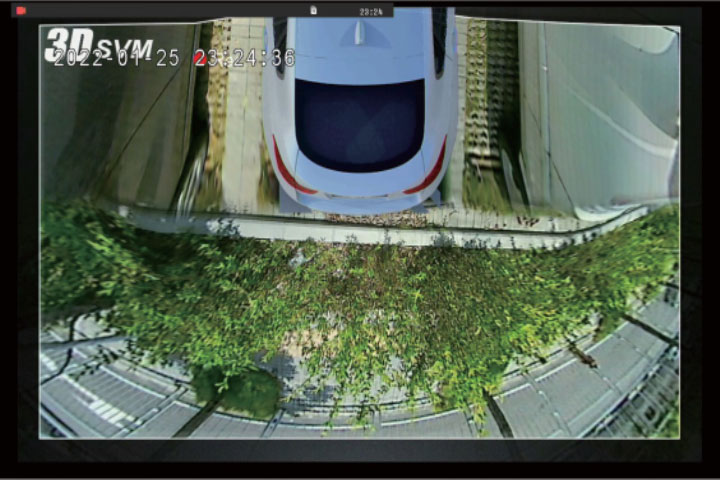

全屏显示模式
传递安全之声,从心感动您!传递安全之声,从心感动您!

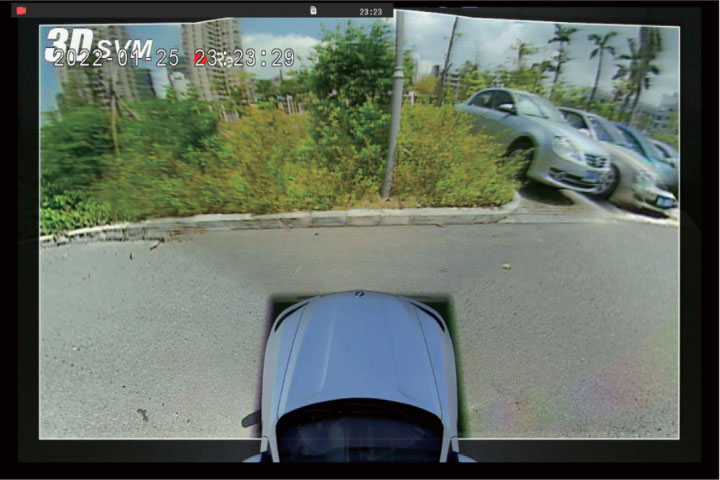

全屏行驶视角全屏倒车视角
传递安全之声,从心感动您!传递安全之声,从心感动您!

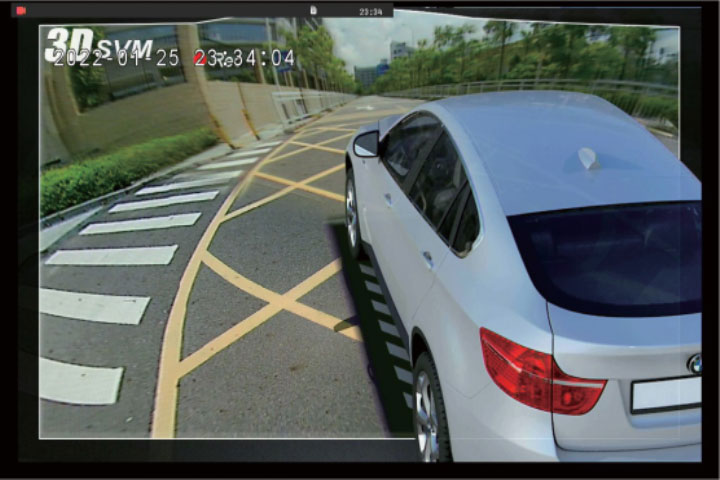

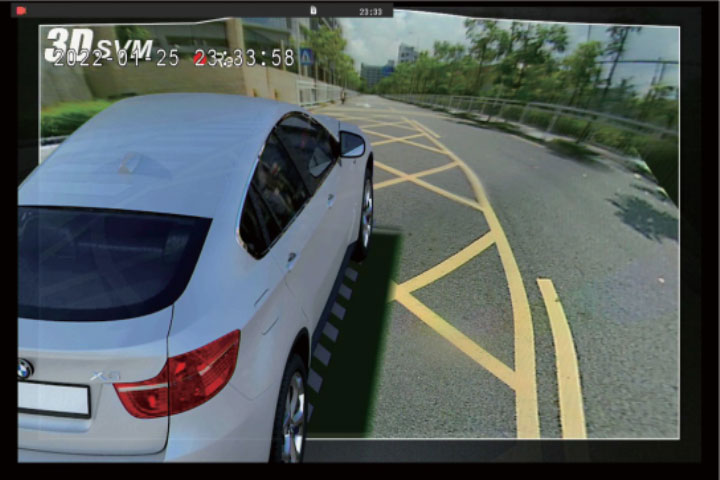

全屏左转向视角全屏右转向视角

应用案例

传递安全之声,从心感动您!
传递安全之声,从心感动您!

环视影像系统(Around View Monitor)


应用 侧边停车、倒车入库、狭窄路段、陡坡行车、低矮障碍、转弯盲区 特点 双核高速CPU、行车全景记录、智能四轮轨迹、停车震动监控、四角可视雷达、独特无缝拼接、倒车自动切换、倒车自动切换、特制广角镜头、环视全景视图、单图自由切换放大、专车专用镜头、睡眠待机保护、智能平面矫正、图文安装指导 汽车360°全景影像环视系统 360度环视全景影像,四面八方一目了然.

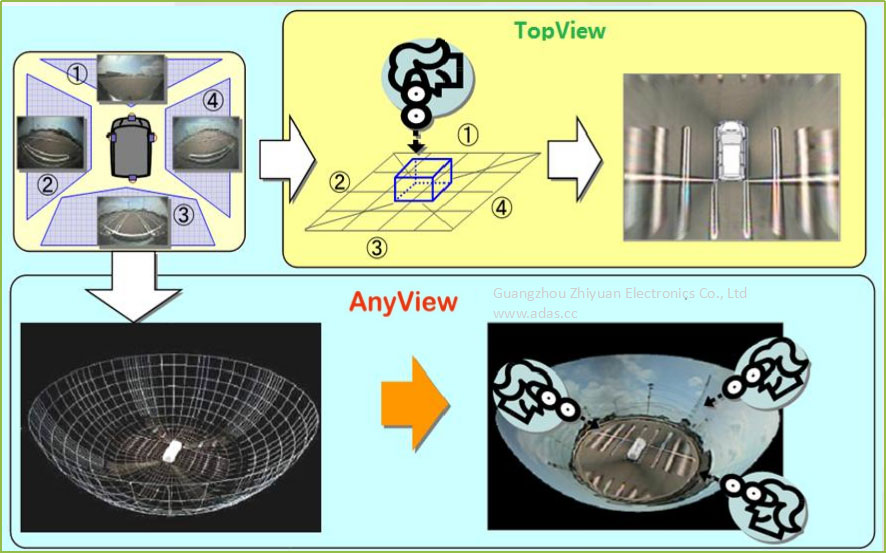

 产品原理:

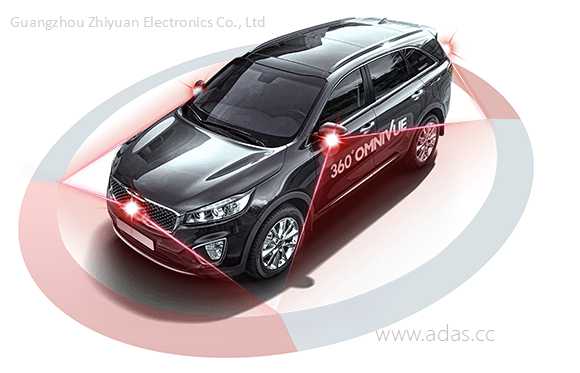

360度全景泊车系统(SVM),通过安装在车辆前、后、左右后视镜中的四个超广角摄像头,可以感知车辆周围环境,通过虚拟场景投影重建技术,可以实现包括顶视图,前后角视图,前进/倒车视图,左右侧视图,任意虚拟视点视图等多种虚拟视角的图像,为驾驶员提供全方位的车辆周边图像信息,消除传统驾驶员视觉死区,使驾驶更安全和随意。

传递安全之声,从心感动您!

 产品功能:


全景泊车系统可以为驾驶员提供低速、垂直停车、侧方停车、倒车、窄路进出、周边环境观察等几个典型场景下的辅助驾驶视角影像。通过与车辆总线的互连,系统可以通过车速,档位,左右转向灯,远光等信号,实现对视角/图像的快速切换,避免驾驶员出现“手忙脚乱”的情形。

传递安全之声,从心感动您!

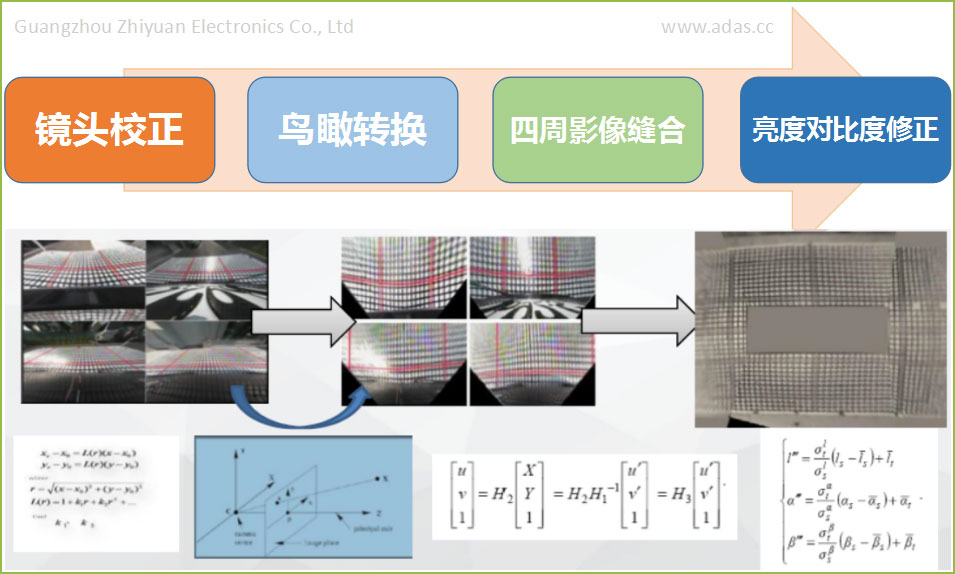

 技术优势:


在全景泊车应用上,相对于镜头畸变校正、图像融合与拼接等基础技术,知远电子本着硬件物尽其用、软件精益求精的原则,对全景泊车的底层技术进行了深入的研究。

传递安全之声,从心感动您!
传递安全之声,从心感动您!

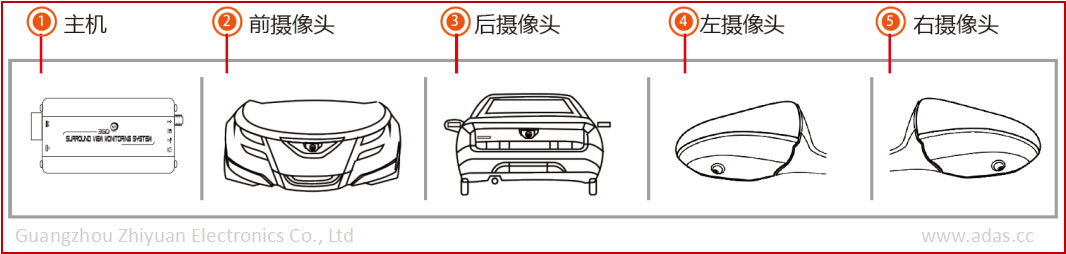

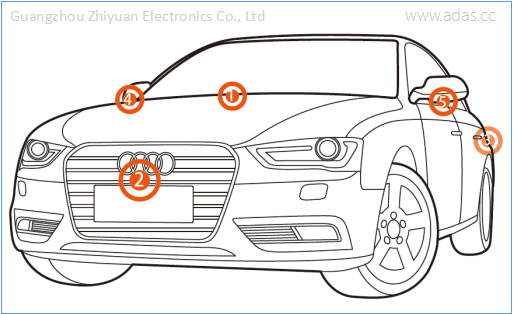

 摄像头分布位置:

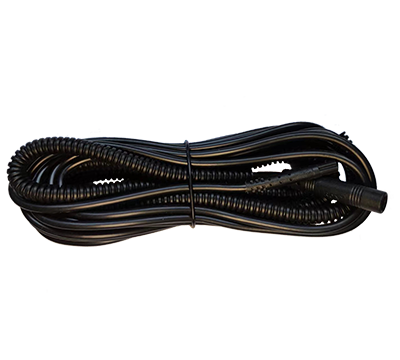

1.选择汽车前中网栅格板合适位置, 将摄像头嵌入。 2.将摄像头连接线与延长线对接,等 待下一步测试和调试。 3.安装的位置需要保证摄像头视线与 地面不能被过多遮挡,否则会造成全 景拼接困难。 4.将摄像头螺丝柱穿过车标空隙后用 挡片和螺母固定。

传递安全之声,从心感动您!
传递安全之声,从心感动您!
传递安全之声,从心感动您!

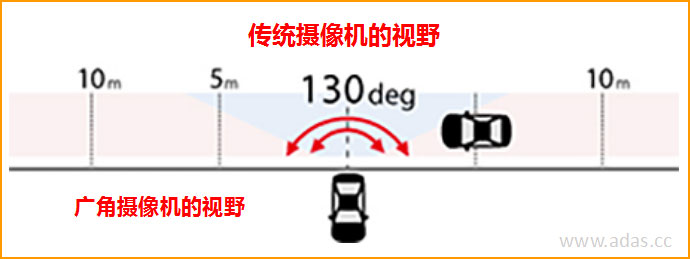

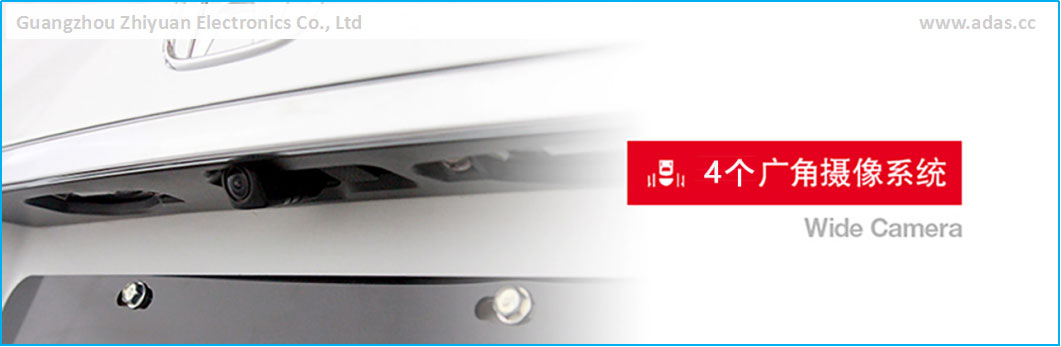

通过广角摄像机提供180度大范围广角视野。倒车时,广角模式可以确认到前后左右方向接近的车辆和行人。标识线辅助倒车入库。


价值


倒车时,通过广角摄像机影像确认后方视野,提高安心感。

传递安全之声,从心感动您!

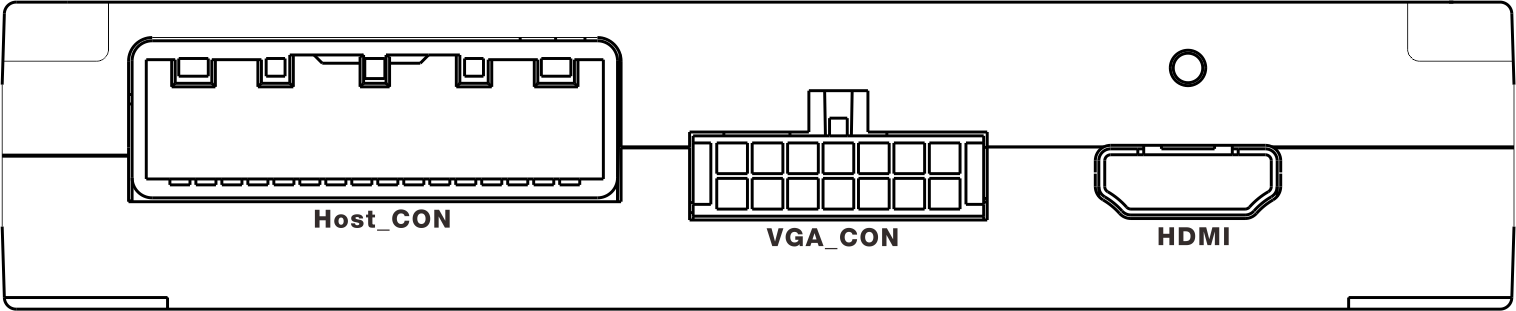

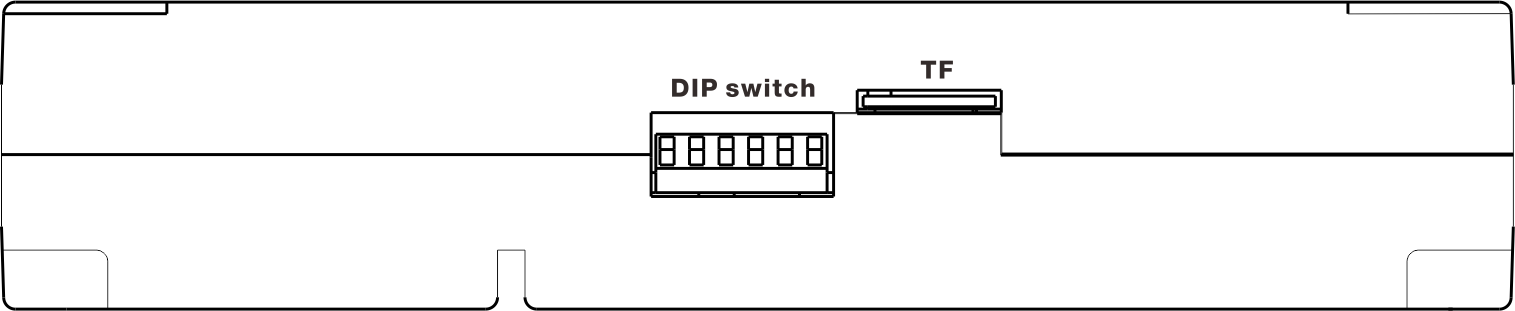

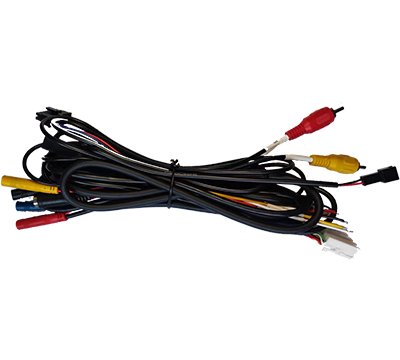

主机接口
传递安全之声,从心感动您!
①  EXT CON              ② HDMI
③  UART                    ④  USB                    ⑤  Update              ⑥  TF

传递安全之声,从心感动您!传递安全之声,从心感动您!


摄像头参数


规范

说明

1外壳设计塑料或金属带可调金属支架
2颜色黑色
3Extras180°视角(对角线)
4图像传感器AR0130(豪华版)XP20(标准版)
5输出信号AHD
6有效像素1280*720p
7镜头1.9mm / F 2.0
8Lux0,1 min. illumination
9解析度1280*720
10视角horizontal 180° vertical 95°
11IP RatingIP 67
12Terminal4-pin mini-plug ( male ) 5,2 mm
13电源DC 5V —— 12V+5%
14工作电流100mA
15工作温度2C - 85°C
16储存温度-40°C - 105°C
17尺寸L/W/H - 23mm/23mm/26mm

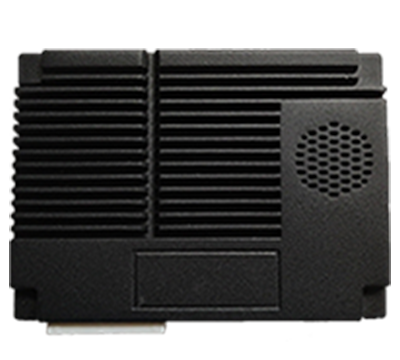

主机参数

参数类型

规范

说明

视频

视频界面

BMW接口

输入/输出的阻抗

75

振幅

典型的1Vpp,1.2Vpp最大

带宽

8MHz

采样频率

13.5MHz

DP(差分相位)

<0.8度TYP

DG(微分增益)

<3%TYP

信噪比

70dB

指示灯/闪光灯

高光束

可选

左右转向信号灯

支持

倒车灯

支持

重力感应

BM250E

博世

压缩

算法

H.264压缩技术@L3.1

分辨率

1920*1080p@30fps

比特率

5Mbps,2Gbyte/Hour

记录介质

高速读写U盘/TF卡

磁盘容量

TF卡

32G SDIO3.0/SDIO2.0

U盘

128G USB2.0

功率消耗

4路视频+360度全景模式

~600mA

4路视频录制模式

500mA

睡眠模式

<5mA

三维空间

长*宽*高

123*81*25mm(主机盒)

重量


220g

环境

正常工作

-30℃~+85℃

储存媒介

-40℃~+105℃

相对湿度

0~95%

电压容差

工作电压

DC 8~36V
摄像头参数


规范

说明

1外壳设计塑料或金属带可调金属支架
2颜色黑色
3Extras180°视角(对角线)
4图像传感器AR0130(豪华版)XP20(标准版)
5输出信号AHD
6有效像素1280*720p
7镜头1.9mm / F 2.0
8Lux0,1 min. illumination
9解析度1280*720
10视角horizontal 180° vertical 95°
11IP RatingIP 67
12Terminal4-pin mini-plug ( male ) 5,2 mm
13电源DC 5V —— 12V+5%
14工作电流100mA
15工作温度2C - 85°C
16储存温度-40°C - 105°C
17尺寸L/W/H - 23mm/23mm/26mm
主机参数

参数类型

规范

说明

视频

视频界面

BMW接口

输入/输出的阻抗

75

振幅

典型的1Vpp,1.2Vpp最大

带宽

8MHz

采样频率

13.5MHz

DP(差分相位)

<0.8度TYP

DG(微分增益)

<3%TYP

信噪比

70dB

指示灯/闪光灯

高光束

可选

左右转向信号灯

支持

倒车灯

支持

重力感应

BM250E

博世

压缩

算法

H.264压缩技术@L3.1

分辨率

1920*1080p@30fps

比特率

5Mbps,2Gbyte/Hour

记录介质

高速读写U盘/TF卡

磁盘容量

TF卡

32G SDIO3.0/SDIO2.0

U盘

128G USB2.0

功率消耗

4路视频+360度全景模式

~600mA

4路视频录制模式

500mA

睡眠模式

<5mA

三维空间

长*宽*高

123*81*25mm(主机盒)

重量


220g

环境

正常工作

-30℃~+85℃

储存媒介

-40℃~+105℃

相对湿度

0~95%

电压容差

工作电压

DC 8~36V

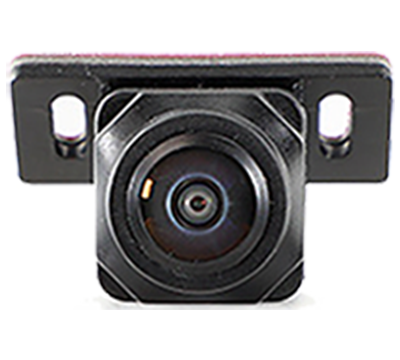

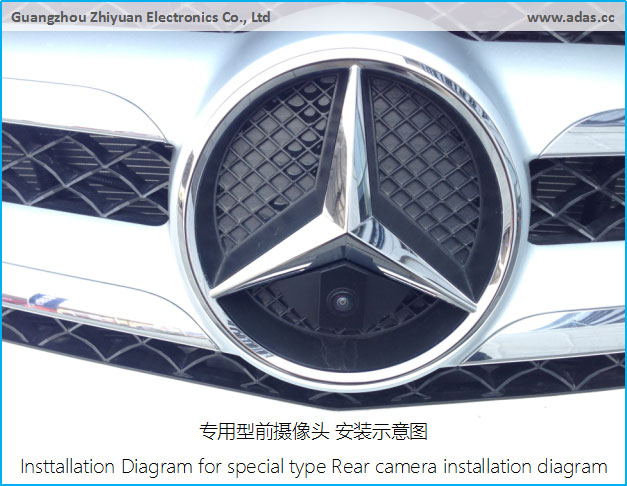

 前摄像头安装方法:


  1. 选择汽车前中网栅格板合适位置,将摄像头嵌入。

  2. 将摄像头连接线与延长线对接,等待下一步测试和调试。

  3. 安装的位置需要保证摄像头视线与地面不能被过多遮挡,否则会造成全景拼接困难。

  4. 将摄像头螺丝柱穿过车标空隙后用挡片和螺母固定。

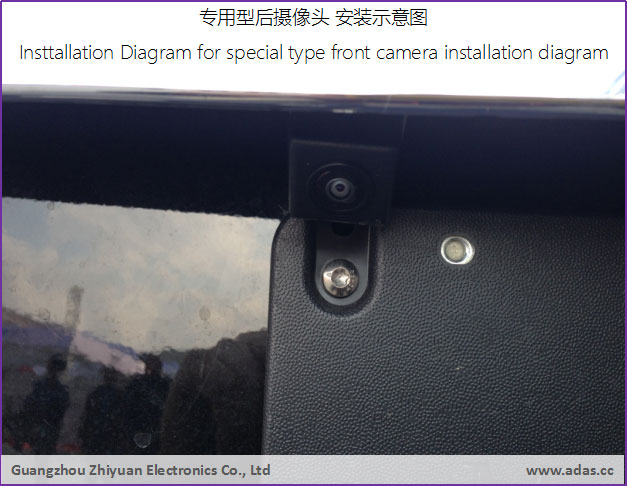

 后摄像头分布位置:


  1. 拆下尾门内盖板,外装饰条。

  2. 在外装饰条底部平面位置(详见具 体车型安装图纸),钻一个直径6mm 的圆孔。

  3. 将后摄像头背部的螺柱穿过圆孔, 用螺母固定。

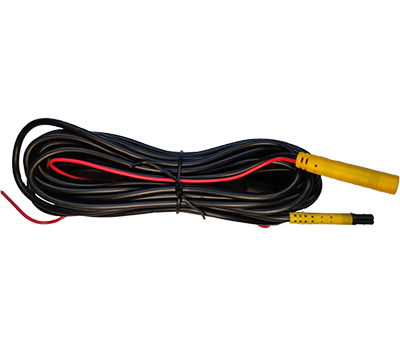

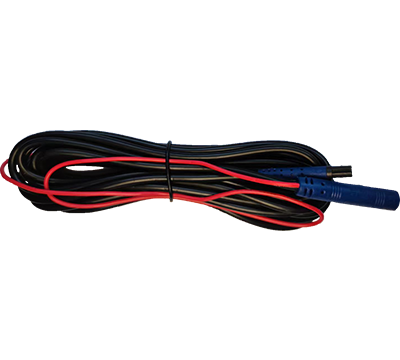

  4. 将后摄像头与延长线对接,延长线 上的红色细线接入汽车倒车灯正极 12V。

  5. 接通视频后,恢复原状。

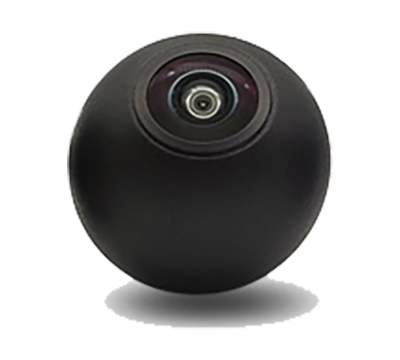

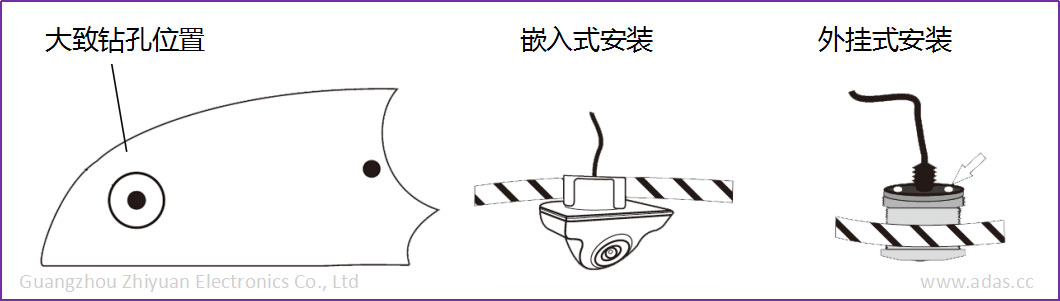

 左右摄像头安装方法:


  1. 如上图所示,将“钻孔定位贴纸” 粘贴于后视镜底部。

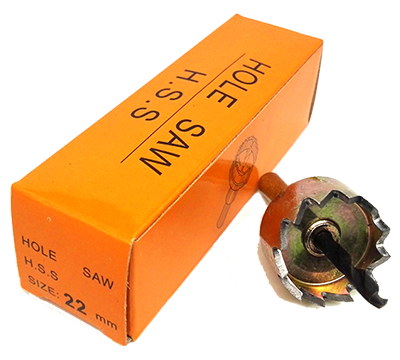

  2. 使用配套钻头在后视镜底部合适位 置钻孔,然后撕掉安装贴纸,清理空位。

  3. 左右摄像头根据后视镜大小选择嵌 入式安装或者外挂式安装。

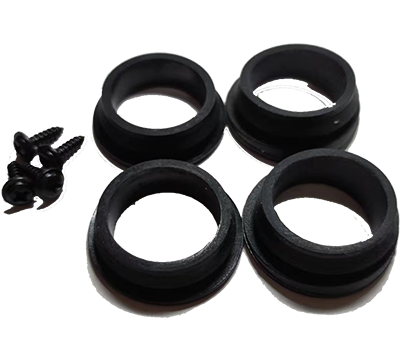

  4. 根据后视镜底部平面弧度大小选择 是否使用橡胶垫片。

  5. 安装球行摄像头,连接线路,将固 定环旋紧,将锁紧螺丝转到摄像头可 以活动但比较紧的状态。

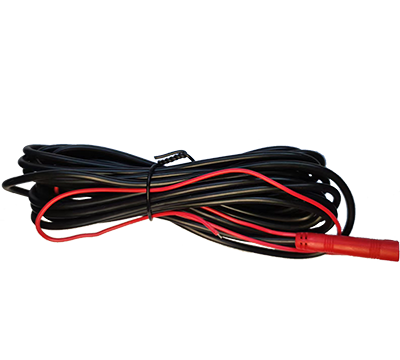

  6. 将摄像头连接线与延长线对接,等 待下一步测试和调试。

  7. 根据“安装参考线”调节摄像头到 合适的位置,紧固摄像头不再活动。

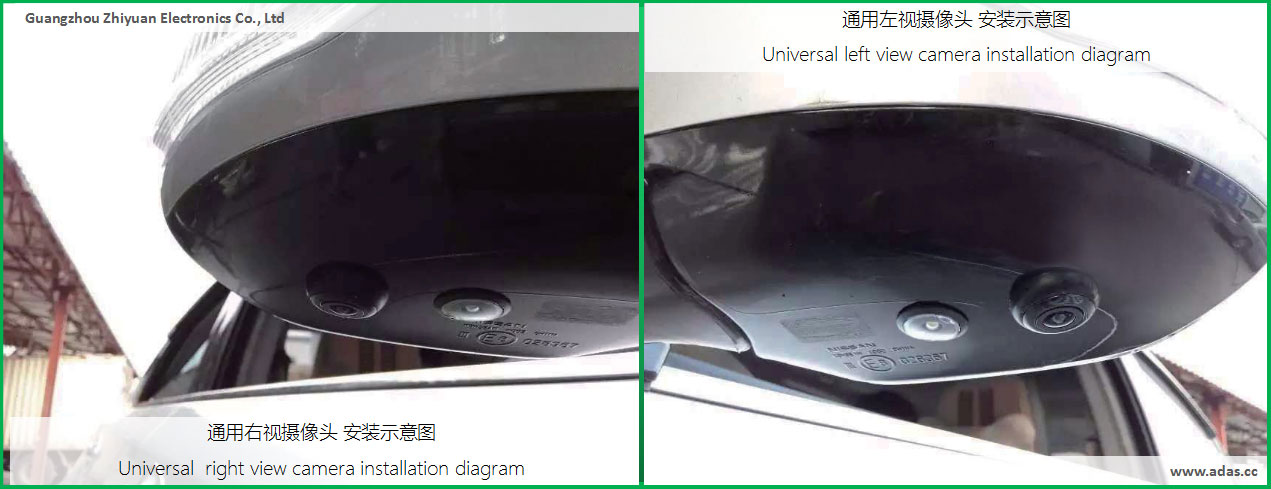

通用左右侧视摄像头安装方法

注意:

  1. 外挂式安装圆孔直径“6mm”,嵌入式安装圆孔直径“18 26mm”非指定车型请选择合适位置打孔,嵌入式摄像头不能影响镜头的转动。

  2. 根据摄像头的大小选择钻头大小;选择钻孔位置时,注意摄像头不能影响镜片的活动范围,尽量靠近后视镜外侧,避免底壳遮挡镜头。

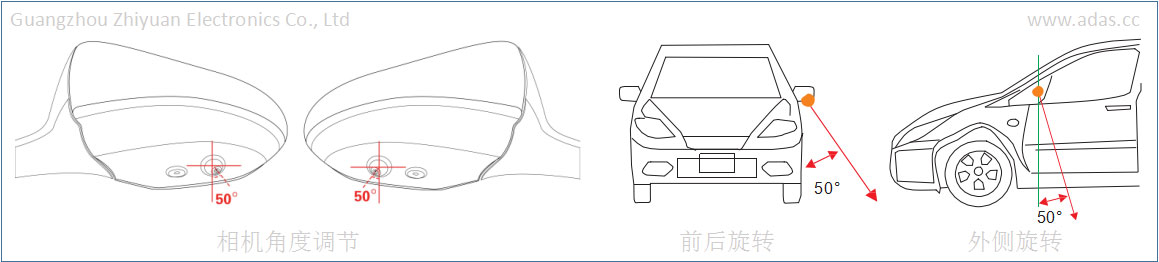

摄像头角度调节
为适应不同车型后视镜底部平面,侧摄像头一般都可以调节角度和方向。根据图像旋转侧摄像头,使图像上的车身与示意线条接近。在能看到车身的情况下,尽量照到更远的地方,前、后大致对称。下一步,根据菜单指引,调整摄像头的图像方向(正像或镜像),使图像看到的内容与指示方向一致,(轮胎)一般前、左、右都为正像,后摄像头因实际配置选择。

Trouble 1 快速拼接后,前后左右某一区域没有图像?

1.请确定地面标线及包装盒摆放无误;

2.请重新按“MODE”键进入菜单,并进入摄像头预览界面,确认所有摄像头工作正 常,并且周边特征景象,没有上、下颠倒及左右颠倒的情况;

3.如果您确认所有标定过程无误,请用手机拍下操作视频,发给我们技术部门检 查,我们的系统具备现场记录及信息导出功能,您可以插入一张格式化的TF卡,导 出数据并发回给我们。届时,请向我们索取进一步的操作文档。

Trouble 2 图像局部不能无缝拼接融合?

该问题一般由标定过程中的误差累计造成,请使用检查卷尺测量轮胎到边线的距 离,以确认车辆是否没有居中停靠或停车太偏,同时确认在标定点选取的过程中是 否不够精准。

Trouble 3 拼接完成后部分摄像头上下或左右颠倒?

这个问题主要为摄像头的安装方向选择错误造成,请将对应摄像头的感光方向改成 “镜像”再尝试

Trouble 4 在3D模式下,屏幕的左右两个角落存在比较大的像素 空白区域(或黑色区域)?

这个问题在底盘较低的车上较容易出现,一般为摄像头安装位置太矮,采集回来的 图像空间有效像素太少造成,属于正常现象。建议使用2D模式或3D+2D分屏模式改 善体验。
